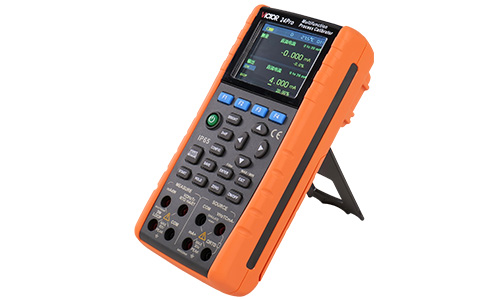

產品名稱：VICTOR 24Pro多功能過程校驗儀
- 概況與特性
- 技術指標
- 附件及選件
- 資料
VICTOR 24Pro多功能過程校驗儀是一款多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能，幾乎滿足過程控制現場所有的校驗工作。
VICTOR 24Pro多功能過程校驗儀是一款多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能，幾乎滿足過程控制現場所有的校驗工作。
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 電氣安全：EN61010-1：2001
耐電壓：測量端子與輸出端子間 AC350V/1分鐘。
絕緣阻抗：測量端子與輸出端子間DC500V /50MΩ或更大。
* 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
* 防護等級IP65：防塵、防噴水
* 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5---500Hz；1米落下測試。
* CE認證和國家CMC認證。
* 質量標準：依照 DIN ISO 9001 開發、設計和制造。
* 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于10分鐘
* 顯示：
3.2寸TFT彩屏顯示
* 電源：
4×1.5V AAA堿性電池供電
電源適配器供電
* 尺寸及重量
206 × 97 × 60 mm
約600g
VICTOR 24Pro多功能過程校驗儀
一、 產品基本特性
1. 多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能以及特殊功能，幾乎滿足過程控制現場所有的校驗工作。
2. 輸入測量基本特性
測量最高精度達0.01%，測量顯示為5位。
測量功能包括：直流電壓、直流電流、電阻、熱電偶、熱電阻、頻率等。
可進行二線制、三線制、四線的電阻和熱電阻測量。
數學處理功能：數據保持、比例、平均值、最大值/最小值等。
內部24V回路供電并測量回路電流。
3. 模擬輸出基本特性
輸出最高精度達0.01%，輸出顯示為6位。
輸出功能包括：直流電壓、直流電流、模擬電阻、熱電偶、熱電阻、模擬變送器輸出、頻率等。
輸出可增減設置，并可接通或斷開輸出，操作簡單快捷。
DCI輸出可提供手動步進、自動步進和自動斜坡輸出。
內部提供24V回路電源。
4. 測量和輸出為兩個相互獨立的隔離通道，測量和輸出工作可同步進行，可同時顯示輸入測量值和輸出設定值。
5. 提供豐富可選的溫度分度。內置高精度溫度傳感器，具有高精度的熱偶冷端補償功能，熱偶冷端補償可選 擇接入或斷開。
6. 儀表內置大容量的數據存儲器，可存儲多達1000個（組）現場校驗的數據。可在本機閱讀記錄數據，或傳送至用戶上位PC機。
7. 采用上下左右鍵可對設定值進行增減操作，使儀表操作靈活、方便快捷。
8. 3.2寸TFT顯示屏，支持多重數據顯示、直觀的用戶界面。
9. 其它功能：自動電源關閉、電池電量檢測、背光亮度設定、日期時間顯示及設定、環境溫度檢測、工頻頻率設置等。
10. 兩種電源供電方式
儀表可通過電池倉內的4節5號堿性電池供電，或使用電源適配器供電。
一、 產品基本特性
1. 多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能以及特殊功能，幾乎滿足過程控制現場所有的校驗工作。
2. 輸入測量基本特性
測量最高精度達0.01%，測量顯示為5位。
測量功能包括：直流電壓、直流電流、電阻、熱電偶、熱電阻、頻率等。
可進行二線制、三線制、四線的電阻和熱電阻測量。
數學處理功能：數據保持、比例、平均值、最大值/最小值等。
內部24V回路供電并測量回路電流。
3. 模擬輸出基本特性
輸出最高精度達0.01%，輸出顯示為6位。
輸出功能包括：直流電壓、直流電流、模擬電阻、熱電偶、熱電阻、模擬變送器輸出、頻率等。
輸出可增減設置，并可接通或斷開輸出，操作簡單快捷。
DCI輸出可提供手動步進、自動步進和自動斜坡輸出。
內部提供24V回路電源。
4. 測量和輸出為兩個相互獨立的隔離通道，測量和輸出工作可同步進行，可同時顯示輸入測量值和輸出設定值。
5. 提供豐富可選的溫度分度。內置高精度溫度傳感器，具有高精度的熱偶冷端補償功能，熱偶冷端補償可選 擇接入或斷開。
6. 儀表內置大容量的數據存儲器，可存儲多達1000個（組）現場校驗的數據。可在本機閱讀記錄數據，或傳送至用戶上位PC機。
7. 采用上下左右鍵可對設定值進行增減操作，使儀表操作靈活、方便快捷。
8. 3.2寸TFT顯示屏，支持多重數據顯示、直觀的用戶界面。
9. 其它功能：自動電源關閉、電池電量檢測、背光亮度設定、日期時間顯示及設定、環境溫度檢測、工頻頻率設置等。
10. 兩種電源供電方式
儀表可通過電池倉內的4節5號堿性電池供電，或使用電源適配器供電。
二、 產品基本功能及性能（技術指標）
輸入測量功能 [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 顯示刷新速率：2次/秒 。
* 輸入端最大施加電壓：60Vpk ；輸入端最大施加電流：100mA。
電流輸入保護：100mA/250V Fast FUSE
* 輸入共模抑制：50Hz /60 Hz > 120分貝 ； 輸入串模抑制：50Hz /60 Hz > 60分貝
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
* 內置有可選的250 ? HART回路電阻，而無需單獨攜帶負載電阻
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]
其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 輸出端最大施加電壓：約30Vpk ； 輸出端最大施加電流：約25mA
* 負載特性： 容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ） ； 感性負載≥0.01uF 100uH（DCA）
輸出負載影響 DCmV（0.001%滿刻度+ 1 nV）/ mA ； DCV（0.001%滿刻度+ 1 nV）/ mA
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
三、 產品一般特性 輸入測量功能 [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 準確度 | 備 注 | ||
|
直流電壓 DCV |
50mV | -55.000～55.000mV | 1μV | 0.01+0.01 |
輸入電阻：約100MΩ（50mV/500mV） 約1MΩ（5V/50V） 輸入電流小于1nA |
||
| 500mV | -550.00～550.00mV | 10μV | 0.01+0.01 | ||||
| 5V | -5.5000～5.5000V | 0.1mV | 0.01+0.01 | ||||
| 30V | -35.000～35.000V | 1mV | 0.01+0.01 | ||||
|
直流電流 DCI |
50mA | -55.000m～55.000mA | 1μA | 0.01+0.01 |
分流電阻：約10Ω 輸入電阻：約20Ω |
||
| 電阻OHM | 500Ω | 0.00～550.00Ω | 0.01Ω | 0.01+0.01 |
2W/3W/4W測量 500Ω約1mA激勵 5KΩ約0.1mA激勵 開路電壓：約2.5V 測量精度中不包含引線電阻 |
||
| 5KΩ | 0.0000～5.5000KΩ | 0.1Ω | 0.01+0.01 | ||||
|
熱電偶 TC |
R | 0°C～1767°C | 1°C |
0～500℃ 500～1767℃ |
1.8℃ 1.5℃ |
精度中不包含冷端補償的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響 |
|
| S | 0°C～1767°C | ||||||
| K | -100.0°～1372.0°C | 0.1°C |
-100.0～0.0℃ 0.0～1372.0℃ |
1.2℃ 0.8℃ |
|||
| E | -50.0°C～1000.0°C |
-50.0℃～0.0℃ 0.0～1000.0℃ |
0.9℃ 1.5℃ |
||||
| J | -60.0°C～1200.0°C |
-60.0～0.0℃ 0.0～1200.0℃ |
1.0℃ 0.7℃ |
||||
| T | -100.0°C～400.0°C |
-100.0～0.0℃ 0.0～400.0℃ |
1.0℃ 0.7℃ |
||||
| N | -200.0°～1300.0°C |
-200.0～0.0℃ 0.0～1300.0℃ |
1.5℃ 0.9℃ |
||||
| B | 600°C～1820°C | 1°C |
600～800℃ 800～1000℃ 1000～1820℃ |
2.2℃ 1.8℃ 1.4℃ |
|||
| L | -60.0°C～900.0°C | 0.1°C |
-60.0～0.0℃ 0.0～900.0℃ |
0.7℃ 0.5℃ |
|||
| U | -100.0°C～600.0°C |
-100.0～0.0℃ 0.0～600.0℃ |
0.7℃ 0.5℃ |
||||
| A | 0°C～2500°C | 1°C |
0～1600℃ 1600～2000℃ 2000～2500℃ |
2.0℃ 2.2℃ 2.4℃ |
|||
| C | 0°C～2310°C |
0～1600℃ 1600～2000℃ 2000～2310℃ |
2.0℃ 2.2℃ 2.4℃ |
||||
| D | 0°C～2310°C |
0～100℃ 100～270℃ 270～1200℃ 270～2310℃ |
2.6℃ 2.4℃ 2.2℃ 2.4℃ |
||||
| G | 100°C～2315°C |
0～300℃ 300～1500℃ 1500～2315℃ |
1.6℃ 1.0℃ 2.0℃ |
||||
| P | 0°C～1395°C |
0～1000℃ 1000～1395℃ |
1.6℃ 2.0℃ |
||||
| M | -50.0°C～1410.0°C | 0.1°C |
-50.0°C～100.0°C 100.0°C～1000.0°C 1000.0°C～1410.0°C |
1.0℃ 1.6℃ 2.0℃ |
|||
|
熱電阻 RTD |
PT100 385 |
-200.0°C～800.0°C | 0.1°C |
-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃ |
0.5℃ 0.7℃ 0.8℃ |
2W/3W/4W測量 500Ω約1mA激勵 5KΩ約0.1mA激勵 開路電壓：約2.5V 精度中不包含2 W/3 W測量引線電阻不匹配引入的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響 |
|
|
PT200 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.8℃ 0.9℃ 1.0℃ |
||||
|
PT500 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.4℃ 0.5℃ 0.7℃ |
||||
|
PT1000 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.3℃ 0.5℃ 0.7℃ |
||||
|
PT100 3916 |
-200.0°C～630.0°C |
-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃ |
0.5℃ 0.7℃ 0.8℃ |
||||
|
PT100 3926 |
-200.0°C～630.0°C |
-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃ |
0.5℃ 0.7℃ 0.8℃ |
||||
| Ni120 | -80.0°C～260.0°C |
-80.0°C～0.0°C 0.0°C～260.0°C |
0.3℃ 0.4℃ |
||||
| Cu10 | -100.0°C～260.0°C | -100.0°C～260.0°C | 1.8℃ | ||||
| Cu50 | -50.0°C～150.0°C | -50.0～150.0℃ | 0.7℃ | ||||
|
頻率 FREQ |
500Hz | 1.00Hz～500.00Hz | 0.01Hz | ±2個字 |
輸入耦合：交流 輸入阻抗：大于100 KΩ <100 pF 頻率靈敏度：方波至少3V Vp-p 50%占空比 |
||
| 5KHz | 0.5001KHz～5.0000KHz | 0.1Hz | |||||
| 50KHz | 5.001KHz～50.000KHz | 1Hz | |||||
| CPM | 1～100000 CPM | 1CPM | ±1CPM | ||||
|
回路供電 LOOP |
24 V | 10% |
短路保護 最大電流：22 mA 最大輸入電壓：30 V 直流 輸出電阻：250Ω標稱值 |
||||
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 顯示刷新速率：2次/秒 。
* 輸入端最大施加電壓：60Vpk ；輸入端最大施加電流：100mA。
電流輸入保護：100mA/250V Fast FUSE
* 輸入共模抑制：50Hz /60 Hz > 120分貝 ； 輸入串模抑制：50Hz /60 Hz > 60分貝
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
* 內置有可選的250 ? HART回路電阻，而無需單獨攜帶負載電阻
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]
| 輸出功能 | 量程 | 輸出范圍 | 分辨力 | 準確度 | 備 注 | |
|
直流電壓 DCV |
100mV | -10.000～110.000mV | 1μV | 0.01+0.01 |
最大輸出電流：0.5mA 輸出電阻：XXXmΩ |
|
| 1V | -0.10000～1.10000V | 10μV | 0.01+0.01 |
最大輸出電流2mA 輸出電阻：XXXmΩ |
||
| 10V | -1.0000～11.0000V | 0.1mV | 0.01+0.01 |
最大輸出電流5mA 輸出電阻：XXXmΩ |
||
|
直流電流 DCI |
33mA | 0.000～33.000mA | 1μA | 0.01+0.01 |
在20 mA時，最大負載670Ω電阻 模擬變送器時，外部回路供電5～28V |
|
| 電阻OHM | 400Ω | 0.00～400.00Ω | 0.01Ω | 0.01+0.01 |
激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差，精度不包含引線電阻 |
|
| 4KΩ | 0.0000～4.0000 KΩ | 0.1Ω | 0.01+0.01 | |||
|
熱電偶 TC |
R | 0°C～1767°C | 1°C |
0～100℃ 10～1767℃ 0～100℃ 100～1767℃ |
1.5℃ 1.2℃ 1.5℃ 1.2℃ |
精度中不包含冷端補償的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響 |
| S | 0°C～1767°C | |||||
| K | -200.0°C～1372.0°C | 0.1°C |
-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃ |
0.6℃ 0.5℃ 0.7℃ 0.9℃ |
||
| E | -200.0°C～1000.0°C |
-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃ |
0.6℃ 0.5℃ 0.4℃ |
|||
| J | -200.0°C～1200.0°C |
-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃ |
0.6℃ 0.5℃ 0.7℃ |
|||
| T | -250.0°C～400.0°C | -250.0～400.0℃ | 0.6℃ | |||
| N | -200.0°C～1300.0°C |
-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃ |
1.0℃ 0.7℃ 0.8℃ |
|||
| B | 600°C～1820°C | 1°C |
600～800℃ 800～1820℃ |
1.5℃ 1.1℃ |
||
| L | -200.0°C～900.0°C | 0.1°C |
-200.0～0.0℃ 0.0～900.0℃ |
0.7℃ 0.5℃ |
||
| U | -200.0°C～600.0°C |
-200.0～0.0℃ 0.0～600.0℃ |
0.7℃ 0.5℃ |
|||
| A | 0°C～2500°C | 1°C |
0～1600℃ 1600～2000℃ 2000～2500℃ |
2.0℃ 2.2℃ 2.4℃ |
||
| C | 0°C～2310°C |
0～1600℃ 1600～2000℃ 2000～2310℃ |
2.0℃ 2.2℃ 2.4℃ |
|||
| D | 0°C～2310°C |
0～100℃ 100～270℃ 270～1200℃ 270～2310℃ |
2.6℃ 2.4℃ 2.2℃ 2.4℃ |
|||
| G | 100°C～2315°C |
0～300℃ 300～1500℃ 1500～2315℃ |
1.6℃ 1.0℃ 2.0℃ |
|||
| P | 0°C～1395°C |
0～1000℃ 1000～1395℃ |
1.6℃ 2.0℃ |
|||
| M | -50.0°C～1410.0°C | 0.1°C |
-50.0°C～100.0°C 100.0°C～1000.0°C 1000.0°C～1410.0°C |
1.0℃ 1.6℃ 2.0℃ |
||
|
熱電阻 RTD |
PT100 385 |
-200.0°C～800.0°C | 0.1°C |
-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃ |
0.3℃ 0.5℃ 0.8℃ |
激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差 精度不包含引線電阻 精度中不包括熱電勢的影響 支持脈沖變送器和脈沖時間短至 10ms 的 PLC |
|
PT200 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.8℃ 0.9℃ 1.0℃ |
|||
|
PT500 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.4℃ 0.5℃ 0.7℃ |
|||
|
PT1000 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.2℃ 0.5℃ 0.7℃ |
|||
|
PT100 3916 |
-200.0°C～630.0°C |
-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃ |
0.5℃ 0.7℃ 0.8℃ |
|||
|
PT100 3926 |
-200.0°C～630.0°C |
-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃ |
0.5℃ 0.7℃ 0.8℃ |
|||
| Ni120 | -80.0°C～260.0°C |
-80.0°C～0.0°C 0.0°C～260.0°C |
0.3℃ 0.4℃ |
|||
| Cu10 | -10.0°C～250.0°C | -100.0°C～260.0°C | 1.8℃ | |||
| Cu50 | -50.0°C～150.0°C | -50.0～150.0℃ | 0.7℃ | |||
|
頻率 FREQ |
100Hz | 1.00 Hz ~110.00Hz | 0.01Hz | ±2個字 |
輸出波形為方波,可調幅度0~11V 以上幅度誤差均為±5%讀數+0.5V 占空比：50% 負載： >100KΩ |
|
| 1KHz | 0.100 KHz ~1.100KHz | 1Hz | ±2個字 | |||
| 10KHz | 1.0KHz~11.0KHz | 0. 1KHz | ±2個字 | |||
| 50KHz | 10KHz~50KHz | 2KHz | ±5個字 | |||
| CPM | 1～1200 CPM | 1CPM | ±1CPM | |||
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 輸出端最大施加電壓：約30Vpk ； 輸出端最大施加電流：約25mA
* 負載特性： 容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ） ； 感性負載≥0.01uF 100uH（DCA）
輸出負載影響 DCmV（0.001%滿刻度+ 1 nV）/ mA ； DCV（0.001%滿刻度+ 1 nV）/ mA
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 電氣安全：EN61010-1：2001
耐電壓：測量端子與輸出端子間 AC350V/1分鐘。
絕緣阻抗：測量端子與輸出端子間DC500V /50MΩ或更大。
* 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
* 防護等級IP65：防塵、防噴水
* 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5---500Hz；1米落下測試。
* CE認證和國家CMC認證。
* 質量標準：依照 DIN ISO 9001 開發、設計和制造。
* 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于10分鐘
* 顯示：
3.2寸TFT彩屏顯示
* 電源：
4×1.5V AAA堿性電池供電
電源適配器供電
* 尺寸及重量
206 × 97 × 60 mm
約600g
