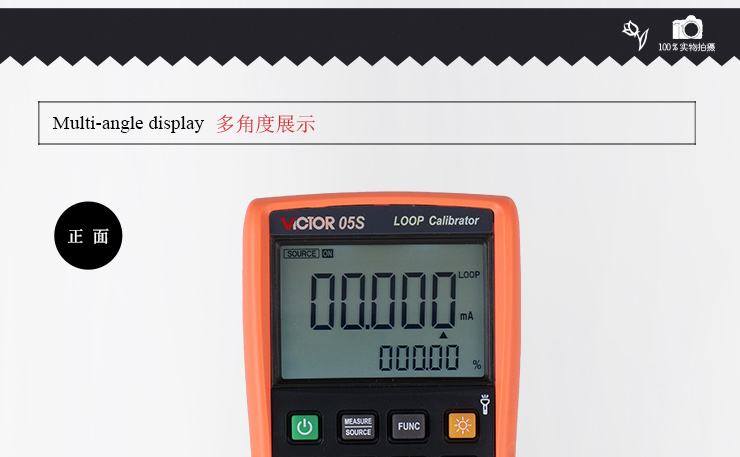

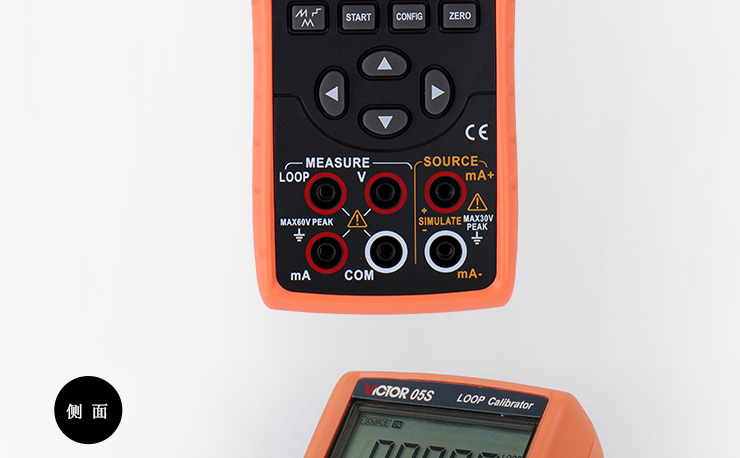

VICTOR 05S回路校驗儀

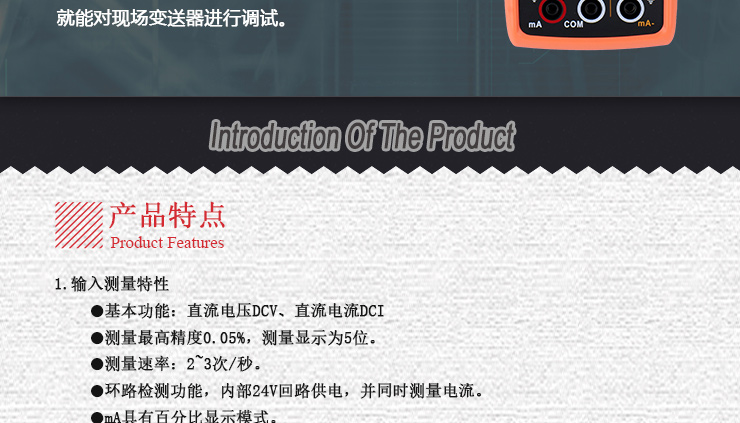

一、 產品基本特性
1. 輸入測量特性
l 基本功能
直流電壓DCV、直流電流DCI
l 測量最高精度0.05%，測量顯示為5位。
l 測量速率：2~3次/秒。
l 環路檢測功能，內部24V回路供電，并同時測量電流。
l mA具有百分比顯示模式。
2. 模擬輸出特性
l 基本功能
直流電流DCI
輸出最高精度0.05%，輸出顯示為5位。

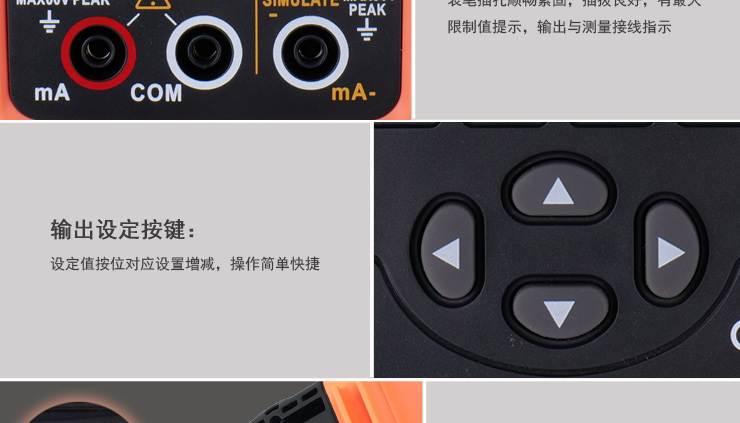

l 可手動按位增減輸出設定。
l DCI輸出包括有源輸出（內部24V供電）、無源輸出（外部24V供電）。
l mA具有百分比顯示模式。
l DCI輸出時，可提供手動步進、自動波形輸出功能。
手動步輸出式包括：25%步進和100%步進。
輸出電流0~20mA或4~20mA可選。
自動波輸出式包括：自動步進、鋸齒波、三角波，自動波形工作參數可配置。
3. 內部提供24V回路電源。
4. 維護設置功能，包括：
自動關機、背光、手電筒
5. 其它

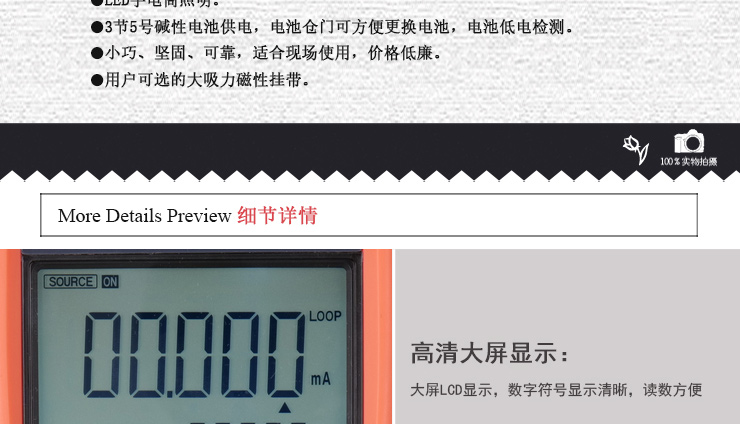

l 段碼LCD屏顯示，白色背光。
l LED手電筒照明。
l 3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
l 小巧、堅固、可靠，適合現場使用，價格低廉。
l 用戶可選的大吸力磁性掛帶。
二、 產品基本功能及性能（技術指標）
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
輸出功能
|
量程
|
輸出范圍
|
分辨力
|
準確度
|
備注
|
|
直流電流
DCI
|
30mA
|
0.000mA~30.000mA
|
0.001mA
|
0.05%+4uA
|
在20 mA時，最大負載1000Ω電阻
模擬變送器時，外部回路供電5～28V
|
其它特性：
l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
l 輸出端最大施加電壓：約30Vpk；輸出端最大施加電流：約25mA
l 內部溫度補償傳感器RJC，測溫范圍 -10～50(C。在18 to 28°C的測溫精度 ±0.5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
l 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃或>28℃）
輸入測量功能[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
測量功能
|
量程
|
測量范圍
|
分辨力
|
準確度
|
備注
|
|
直流電壓
DCV
|
35V
|
-35.000V～35.000V
|
0.001V
|
0.02%+2mV
|
輸入電阻：約1MΩ
|
|
直流電流
DCI
|
30mA
|
-35.000mA~35.000mA
|
0.001mA
|
0.02%+4uA
|
分流電阻：約10Ω
輸入電阻：約20Ω
|
|
回路供電
LOOP
|
24 V
|
|
|
10%
|
短路保護
最大電流：22 mA
最大輸入電壓：60 V 直流
|
其它特性：
l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
l 顯示刷新速率：2~3次/秒。
l 輸入端最大施加電壓：60Vpk ；輸入端最大施加電流：50mA。
l 電流輸入保護：100mA/250V Fast FUSE
l 輸入共模抑制：50Hz/60Hz> 120分貝；輸入串模抑制：50Hz/60 Hz> 60分貝
l 內部溫度補償傳感器RJC，測溫范圍 -10～50(C。在18 to 28°C的測溫精度 ±0.5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
l 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃或>28℃）
