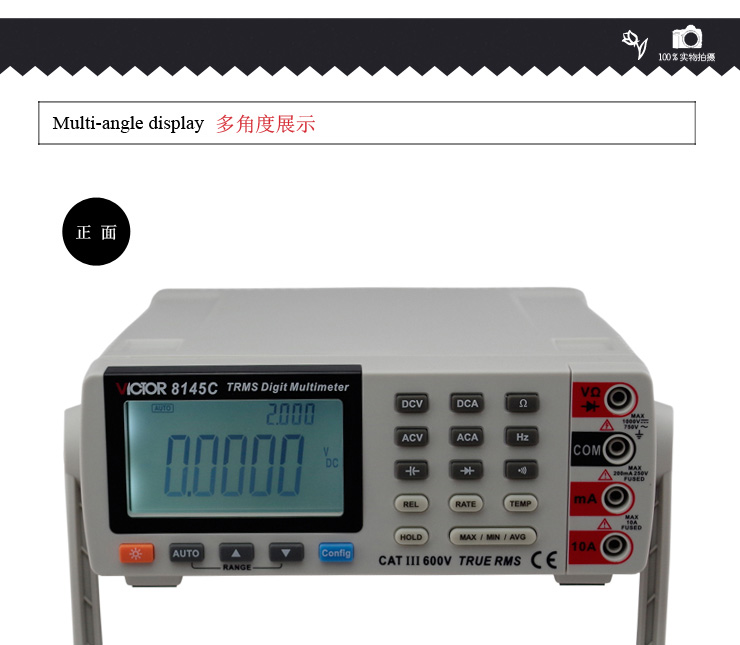

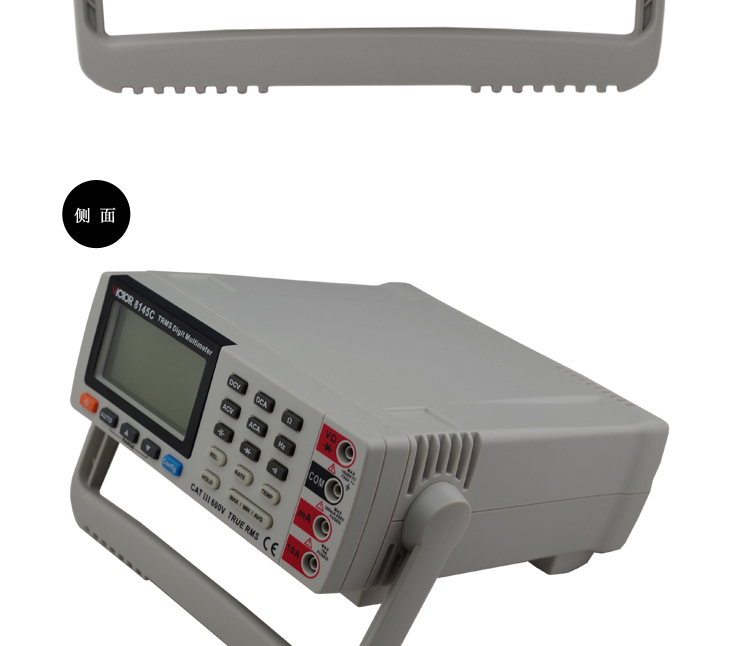

產品名稱：VICTOR 8145C智能臺式真有效值萬用表
- 概況與特性
- 技術指標
- 附件及選件
- 資料
VICTOR 8145C是一款可通過計算機進行程控的智能型萬用表。
新舊VICTOR 8145C對照表
產品基本功能及性能（技術指標）
[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
其它特性：
1、顯示刷新速率：
直流電壓、直流電流電流、電阻及二極管：快速20次/秒、慢速2.5次/秒。
交流電壓、交流電流：快速24次/秒、慢速3次/秒。
2、電流輸入保護：
mA ：200mA/250V Fast FUSE
10A ：10A/250V Fast FUSE
3、DCV測量
共模抑制：50Hz / 60Hz ≥ 120分貝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 80分貝
4、ACV測量
共模抑制： 50Hz / 60Hz（Rs=1kΩ） ≥ 80分貝
輸入短路，則剩余讀數對所列出的精度影響 ＜5%
5、 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）
產品一般特性
1、工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
2、儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
3、 絕緣電阻
≥100MΩ、500VDC、1分鐘，在輸入端子、AC端子、外殼之間
4、 耐電壓
≥2000VAC、1分鐘、5mA， 在輸入端子、AC端子、外殼之間
5、符合安全標準
EN61010-1; 1995, EN61010-2-031; 1995
過壓保護 II 類 ( 最大輸入電壓：AC/DC1000V )
污染等級 2級
6、電磁兼容性（EMC）：
EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
7、震動及跌落：
IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
8、CE認證。
9、質量標準：依照CQC ISO 9001 開發、設計和制造。
10、校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間為1小時
11、儀表顯示及按鍵
雙顯示LCD：73mm × 40mm
白色LED背光并可設置背光時間
12、儀表供電
220V±10%AC，電源頻率：50Hz或60Hz，功率：約3VA
13、尺寸及重量
245 × 220 × 82（mm） ，約2Kg
| 新版VICTOR 8145C（1.0版） | 舊版VICTOR 8145C（0.X版） | |
| 結構 |
全新設計（專利號：ZL 2016 2 0664931.6） 增加了110V/220V切換開關 |
老結構 |
| 電流測量 | 無DCA 2A、ACA 2A量程 | 有DCA 2A、ACA 2A量程 |
| 溫度測量 | 0.5%+5℃ | 0.5%+0.5℃ |
產品基本功能及性能（技術指標）
[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 精 度 | 說明 |
|
直流電壓 DCV |
200mV | -220.00mV～220.00mV | 0.01mV | 0.05%+4 | 輸入電阻：100MΩ |
| 2V | -2.2000V～2.2000V | 0.1mV | 0.05%+4 | 輸入電阻：10MΩ | |
| 20V | -22.000V～22.000V | 0.001V | 0.05%+4 | ||
| 200V | -220.00V～220.00V | 0.01V | 0.05%+4 | ||
| 1000V | -1000.0V～1000.0V | 0.1V | 0.1%+4 | ||
|
交流電壓 ACV |
200mV1 | 0.00mV～220.00mV | 0.01mV |
1%+40(<400Hz） 3%+40(>400Hz） |
1：輸入電阻：100MΩ 2：輸入電阻：10MΩ <100pF 20Hz～1kHz 10%～110%量程 |
| 2V2 | 0.0000V～2.2000V | 0.0001V |
0.5%+40(<400Hz） 3%+40(>400Hz） |
||
| 20V2 | 0.000V～22.000V | 0.001V | 0.5%+40 | ||
| 200V2 | 0.00V～220.00V | 0.01V | 0.5%+40 | ||
| 750V2 | 0.0～760.0V | 0.1V | 1%+40 | ||
|
歐姆 OHM |
200Ω | 0～220.00Ω | 0.01Ω | 0.2%+10 |
測試電流：＜1000uA 開路電壓：＜2.5V |
| 2kΩ | 0～2.2000kΩ | 0.000lΩ | 0.2%+5 | ||
| 20kΩ | 0～22.000kΩ | 0.001kΩ | 0.2%+5 | ||
| 200kΩ | 0～220.00kΩ | 0.01 kΩ | 0.5%+5 | ||
| 2MΩ | 0～2.2000MΩ | 0.0001MΩ | 0.6%+5 | ||
| 20MΩ | 0～22.000MΩ | 0.001MΩ | 1%+40 | ||
| 60MΩ | 0～60.00MΩ | 0.01 MΩ | 5%+20 | ||
|
直流電流 DCI |
0.2mA | -0.22000mA～0.22000mA | 0.01 uA | 0.2%+20 | 輸入電阻：1000Ω |
| 2mA | -2.2000mA～2.2000mA | 0.1 uA | 0.2%+10 | 輸入電阻：100Ω | |
| 20mA | -22.000mA～22.000mA | 0.001mA | 0.2%+10 | 輸入電阻：10Ω | |
| 200mA | -220.00mA～220.00mA | 0.01 mA | 0.2%+10 | 輸入電阻：1Ω | |
| 10A | -10.000A～10.000A | 0.001A | 0.5%+20 | 輸入電阻：0.01Ω | |
|
交流電流 ACI |
0.2mA | -0.22000mA～0.22000mA | 0.01uA | 0.8%+30 |
20Hz～1kHz 10%～110%量程 |
| 2mA | -2.2000mA～2.2000mA | 0.1 uA | 0.8%+30 | ||
| 20mA | 0.000mA～22.000mA | 0.001mA | 0.8%+30 | ||
| 200mA | 0.00mA～220.00mA | 0.01 mA | 0.8%+30 | ||
| 10A | 0.000A～10.000A | 0.001A | 1.5%+20 | ||
|
頻率 FREQ |
10Hz | 0～9.9999Hz | 0.0001Hz | 0.02%+4 | |
| 100Hz | 0～99.999Hz | 0.001Hz | 0.02%+4 | ||
| 1000Hz | 0～999.99Hz | 0.01Hz | 0.02%+4 | ||
| 10kHz | 0～9.9999kHz | 0.0001kHz | 0.02%+4 | ||
| 100kHz | 0～99.999kHz | 0.001kHz | 0.02%+4 | ||
| 1000kHz | 0～999.99kHz | 0.01kHz | 0.02%+4 | ||
| 10MHz | 0～9.9999MHz | 0.0001MHz | / | ||
| 二極管DIODE | 2V | 0.0001V | 1%+10 | ||
|
通斷測試 CONT. |
600Ω | 0.1Ω | ≤40ΩBB | ||
|
電容 CAP |
10nF | 0～11.00nF | 0.01nF | 5%+50 | |
| 100nF | 0～110.0nF | 0.1nF | 5%+5 | ||
| 1000nF | 0～1100nF | 1nF | 5%+5 | ||
| 10µF | 0～11.00µF | 0.01uF | 5%+5 | ||
| 100µF | 0～110.0µF | 0.1uF | 5%+5 | ||
| 1000µF | 0～1100µF | 1uF | 5%+50 | ||
| 溫度 | K | -200.0～1372.0 | 0.1°C | 0.5%+5°C |
其它特性：
1、顯示刷新速率：
直流電壓、直流電流電流、電阻及二極管：快速20次/秒、慢速2.5次/秒。
交流電壓、交流電流：快速24次/秒、慢速3次/秒。
2、電流輸入保護：
mA ：200mA/250V Fast FUSE
10A ：10A/250V Fast FUSE
3、DCV測量
共模抑制：50Hz / 60Hz ≥ 120分貝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 80分貝
4、ACV測量
共模抑制： 50Hz / 60Hz（Rs=1kΩ） ≥ 80分貝
輸入短路，則剩余讀數對所列出的精度影響 ＜5%
5、 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）
產品一般特性
1、工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
2、儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
3、 絕緣電阻
≥100MΩ、500VDC、1分鐘，在輸入端子、AC端子、外殼之間
4、 耐電壓
≥2000VAC、1分鐘、5mA， 在輸入端子、AC端子、外殼之間
5、符合安全標準
EN61010-1; 1995, EN61010-2-031; 1995
過壓保護 II 類 ( 最大輸入電壓：AC/DC1000V )
污染等級 2級
6、電磁兼容性（EMC）：
EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
7、震動及跌落：
IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
8、CE認證。
9、質量標準：依照CQC ISO 9001 開發、設計和制造。
10、校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間為1小時
11、儀表顯示及按鍵
雙顯示LCD：73mm × 40mm
白色LED背光并可設置背光時間
12、儀表供電
220V±10%AC，電源頻率：50Hz或60Hz，功率：約3VA
13、尺寸及重量
245 × 220 × 82（mm） ，約2Kg
